Электрическая таль (тельфер) — подвесной грузоподъемный механизм с электроприводом, который поднимает и опускает груз по вертикали, а при установке на подвижную каретку — перемещает его по горизонтали. Такое оборудование работает на производстве, стройплощадке, складе или в ремонтной мастерской. Грузоподъемность серийных моделей — от 0,3 до 20 тонн, высота подъема — до 30 метров (по ГОСТ 22584).
Электрическая таль — определение и назначение

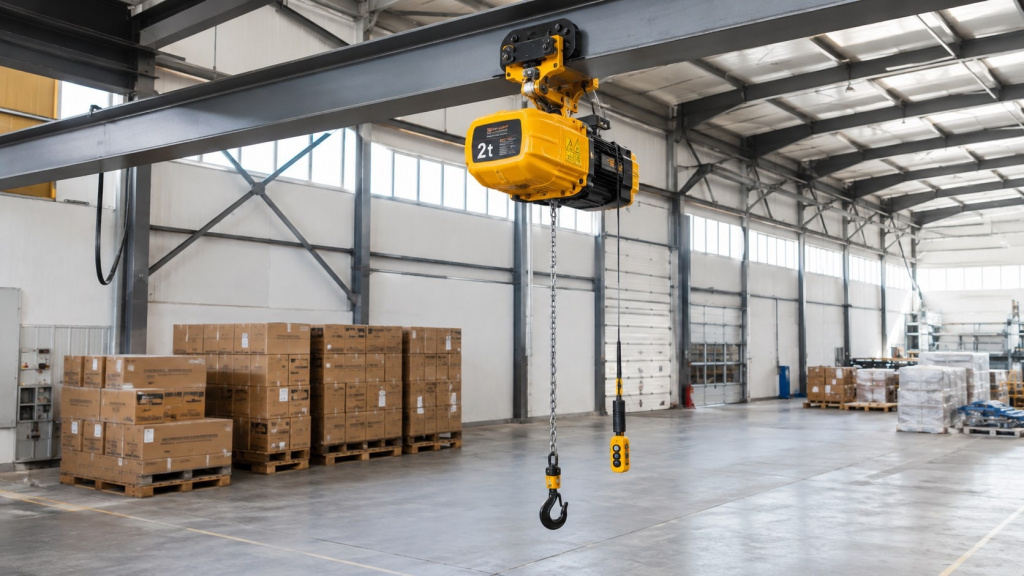

Механизм заменяет физический труд в работах, где груз нужно поднимать регулярно и с точным контролем высоты. Управление ведется с выносного пульта или дистанционно, оператор остается на безопасном расстоянии от подвешенной массы. Устройство работает автономно — например, закрепленное на потолочной балке, — либо входит в состав кран-балки, мостового или козлового крана. От аналогов с другим типом привода его отличает не только источник энергии, но и скорость выполнения операций.
Ручная шестеренная модель уступает по скорости: оператор поднимает груз усилием рук со скоростью 1–3 метра в минуту. Электрический аналог выполняет ту же операцию заметно быстрее — 8–12 м/мин и не задействует человеческий ресурс. Пневматические устройства, которые работают от сжатого воздуха, применяют в пожаро- и взрывоопасных средах; там же, где есть доступ к электросети 220 или 380 В, выбирают электропривод.
Как читать маркировку в названии модели
Комбинация букв и цифр в артикуле сразу сообщает основные параметры тельфера, если знать принцип ее построения. Например, запись «РА 500/1000, 12/6» расшифровывается так: первое число — грузоподъемность в стандартном режиме (кг), второе после дроби — грузоподъемность с дополнительным полиспастным блоком, а цифры после запятой — высота подъема в обычном и удвоенном исполнении. Первая цифра в обозначении конструкции у ряда производителей указывает способ установки: 1 — стационарная опорная, 2 — стационарная подвесная на крюке, 3 — передвижная с тележкой без привода, 4 — передвижная на тележке с приводом. Эта логика позволяет оценить параметры устройства по одной строке каталога, не открывая паспорт изделия.
Устройство и конструктивные особенности электрической тали
Несколько узлов работают согласованно, обеспечивая подъем и удержание груза. Электродвигатель создает крутящий момент и через редуктор передает его на барабан у канатных моделей или на звездочку у цепных — эти детали наматывают трос или протягивают калиброванную цепь. На конце крепится грузовой крюк с предохранительной защелкой.
Тормозная система удерживает поднятый груз при выключенном двигателе. Колодочный механизм в большинстве моделей нормально замкнут и срабатывает автоматически при обесточивании — это предотвращает падение при аварийном отключении сети.

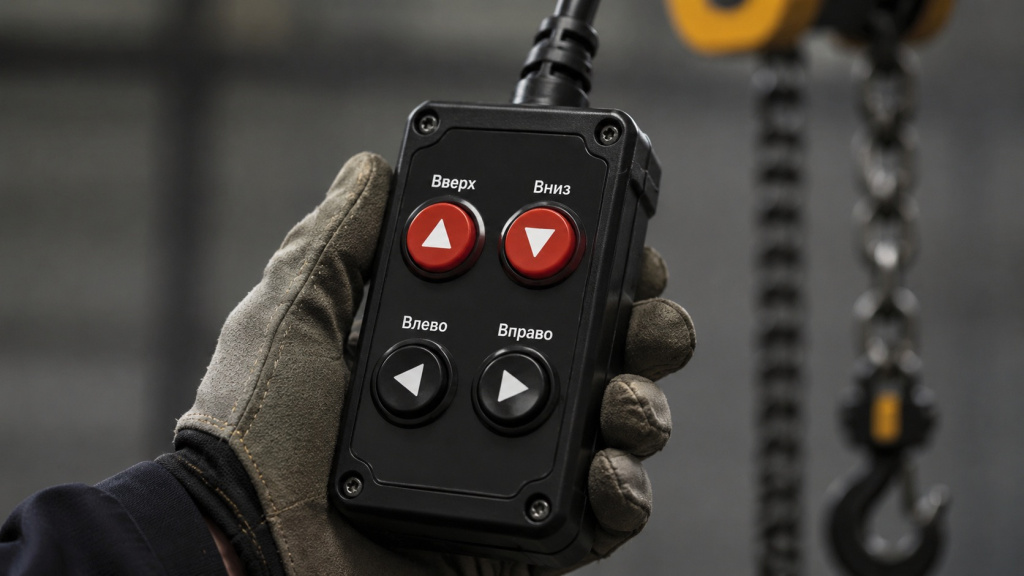

Пульт управления — кнопочная станция на кабеле или радиопульт — задает направление вращения двигателя: подъем, спуск, а при наличии электрокаретки — движение влево и вправо. У ряда моделей на нем предусмотрен замок, чтобы запускать оборудование мог только допущенный персонал.
Технические параметры, на которые обращают внимание при подборе: грузоподъемность (от 0,125 до 50 тонн у специальных исполнений), высота подъема (от 3 до 30 м), скорость подъема (от 3 до 12 м/мин) и режим работы. Последний обозначают по ГОСТ 183-74 как S3 с указанием продолжительности включения (ПВ). У бытовых мини-моделей ПВ составляет 25 %, у промышленных — 40 % и выше.
Виды электрических талей по типу подъема и конструкции
-
Цепные. Рабочий элемент — круглозвенная калиброванная цепь. Компактнее аналога на тросе, легче по весу и тише при работе. Грузоподъемность — от 0,125 до 10 тонн. Устанавливают на консольно-поворотных кранах, легких кран-балках и в автомастерских, где важен малый габарит.
-

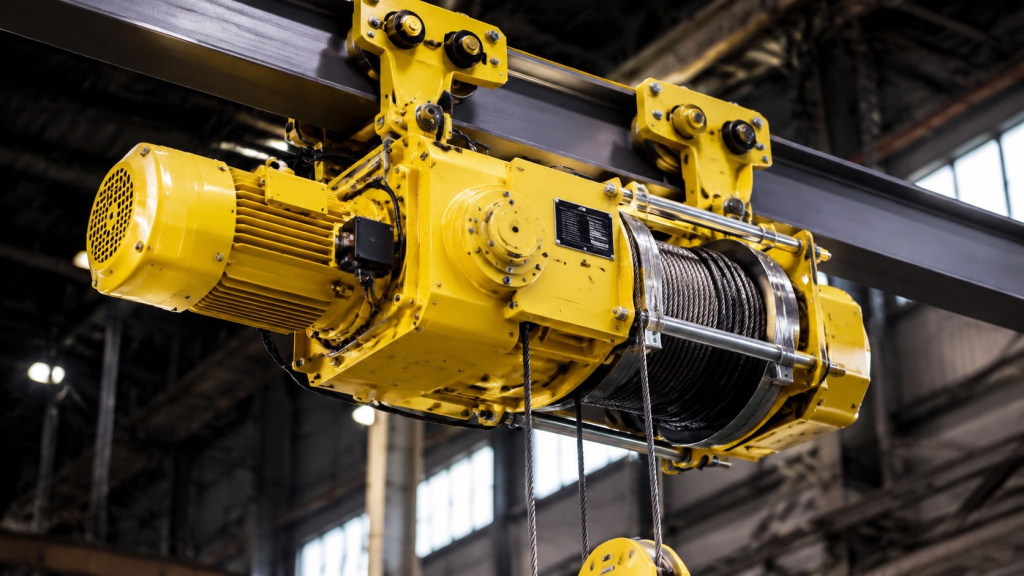

Канатные (тросовые). Рассчитаны на бо́льшие нагрузки, до 20 тонн в серийном исполнении. Стальной трос наматывается на барабан с нарезкой, что дает высокую грузоподъемность и значительную высоту подъема. Чаще всего встречаются на мостовых кранах и монорельсовых путях в заводских цехах.
-
Стационарные. Крепятся неподвижно на крюк, скобу или опорную площадку.
-
Передвижные. Оснащены электрической или ручной кареткой, которая движется по двутавровой балке и перемещает груз по горизонтали.
Принцип работы электрической тали
Оператор нажимает кнопку «подъем» на пульте — электродвигатель запускается и через редуктор вращает барабан или звездочку. Канат (или цепь) наматывается, крюк с грузом поднимается. При нажатии кнопки «спуск» двигатель вращается в обратном направлении, тормоз размыкается, и подвешенная масса плавно опускается. Отпускание клавиши останавливает движение: тормоз замыкается и фиксирует груз на текущей высоте.
Концевые выключатели ограничивают ход крюка вверх и вниз, не позволяя канату перемотаться или размотаться полностью. Ограничитель грузоподъемности блокирует подъем, если масса груза превышает номинальную — это защищает механизм от перегрузки.
Особенности эксплуатации и правила безопасности
Монтаж электрической тали выполняют в соответствии с руководством производителя. Опорная конструкция — балка, рама или кран — должна выдерживать нагрузку не менее полуторакратной паспортной грузоподъемности. Подключение к электросети — через автоматический выключатель и устройство защитного отключения.
Перед началом работы оператор обязан проверить тормоз, концевые выключатели и состояние каната или цепи. Первый подъем груза выполняют на высоту 200–300 мм, чтобы убедиться в надежности захвата и исправности тормозной системы. Нахождение людей в зоне подъема запрещено.
При температуре ниже 0 °C первые 3–5 минут таль работает без нагрузки — масло в редукторе должно прогреться. Периодическое техническое освидетельствование проводят не реже раза в 12 месяцев (частичное) и раза в 3 года (полное).
Частая ошибка — превышение режима работы. Если таль рассчитана на ПВ 25 %, это означает, что из 10-минутного цикла двигатель работает под нагрузкой не более 2,5 минут, остальное время — пауза. Нарушение этого режима ведет к перегреву обмоток и выходу двигателя из строя.
Сферы применения электрических талей

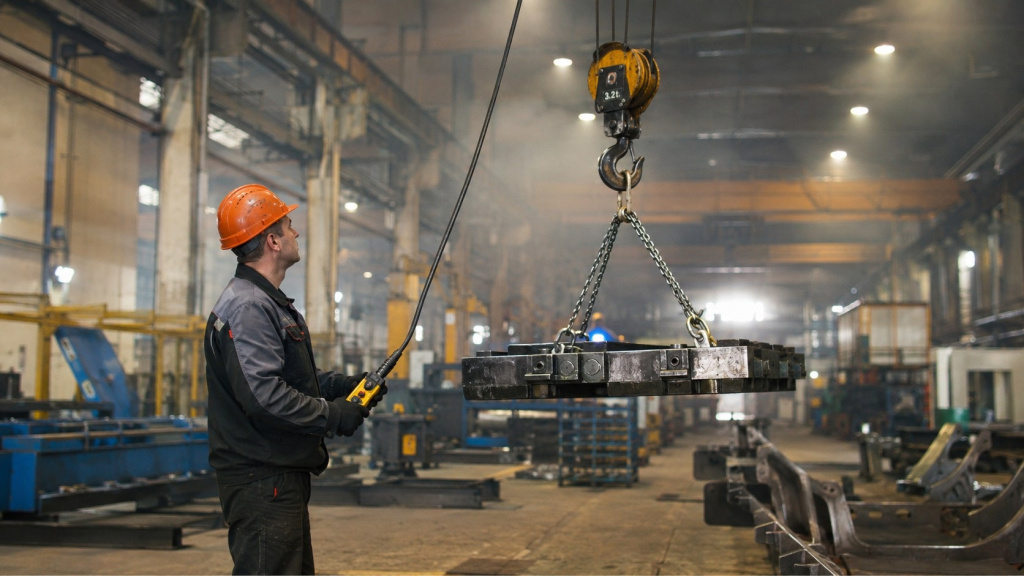

На производственных линиях оборудование задействуют для загрузки и выгрузки заготовок, перемещения деталей между станками и подачи материалов на конвейер. В строительстве его используют для подъема арматуры, бетонных блоков, металлоконструкций и техники на верхние этажи. На складских и логистических комплексах тельферы поднимают тяжелые паллеты и контейнеры при погрузке и разгрузке.

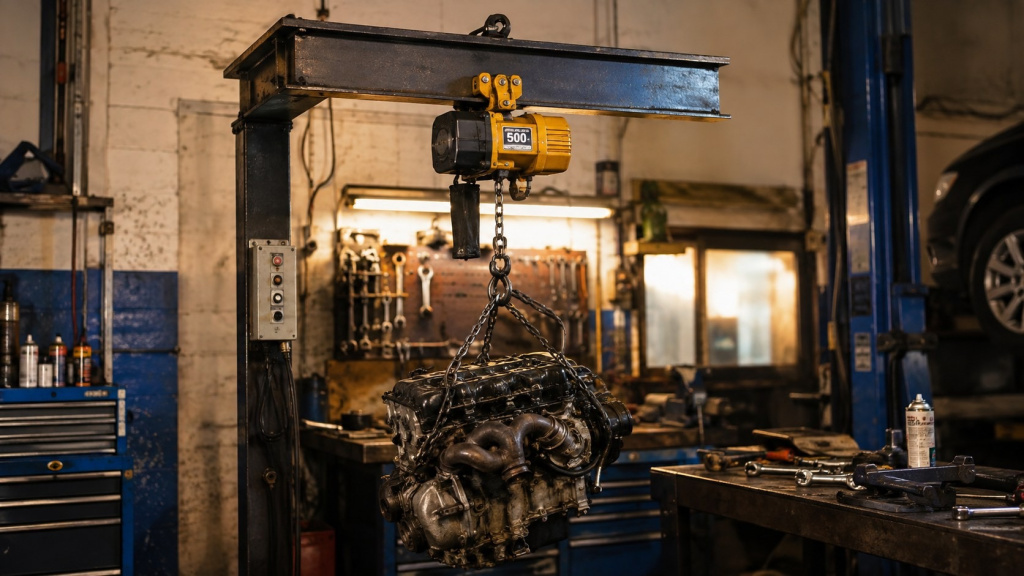

В автомастерских и ремонтных цехах мини-модели грузоподъемностью 0,3–1 тонна снимают и устанавливают двигатели, коробки передач и другие тяжелые агрегаты. Для таких задач часто выбирают электролебедки на 220 В — они подключаются к обычной бытовой розетке.
Примеры использования в разных отраслях
На машиностроительном заводе канатный тельфер грузоподъемностью 5 тонн перемещает корпусные отливки от зоны приемки к фрезерным станкам — расстояние 25 метров по монорельсу. В строительстве цепное устройство на 2 тонны подвешивают к стреле консольного крана для подъема кирпичных поддонов на этажи. На продовольственном складе таль грузоподъемностью 0,5 тонны загружает паллеты в стеллажи второго и третьего яруса, сокращая время комплектации заказа.
Критерии выбора электрической тали
Первый параметр — грузоподъемность. Ее определяют по максимальной поднимаемой массе с запасом 20–30 %. Например, при 800 кг понадобится таль на 1 тонну.
Второй — высота подъема. Она зависит от расстояния между полом и точкой крепления тали. Стандартные значения — 6, 9, 12 и 18 метров; при необходимости производители изготавливают модели на 24 и 30 м.
Третий — интенсивность эксплуатации. Для эпизодических работ (несколько подъемов в день) достаточно мини-модели с ПВ 25 %. Для цеха с непрерывным циклом потребуется промышленный вариант с ПВ 40–60 %.
Тип тали — цепная или канатная — выбирают по условиям работы. Цепные компактнее и тише, канатные выдерживают бо́льшие нагрузки и бо́льшую высоту подъема. Для перемещения груза по горизонтали понадобится передвижная модель с электрокареткой.
Советы экспертов по выбору и покупке
При оценке конкретной модели стоит обратить внимание на тип тормоза (электромагнитный надежнее механического), класс защиты корпуса (IP54 и выше — для запыленных и влажных помещений) и наличие частотного преобразователя для плавного пуска.
Среди производителей электроталей на российском рынке представлены бренды TOR, Zitrek, Сибталь, РОСТ, а также европейские — Kito, Demag, Liftket. Гарантийный срок у большинства — от 12 до 24 месяцев; при выборе поставщика уточните наличие сервисного обслуживания и запасных частей.
Преимущества электрических талей перед ручными устройствами
Один оператор поднимает груз, для которого вручную потребовалась бы бригада из 2–3 человек. Привод берет всю физическую нагрузку на себя. Частотный преобразователь на части моделей запускает и останавливает механизм плавно, снижая раскачивание при старте и торможении — это критически важно при работе с хрупкими или крупногабаритными изделиями.
Автоматические ограничители реагируют быстрее человека и снижают риск перегрузки или обрыва троса — частой причины поломок при ручном управлении. За счет стабильной скорости и повторяемости движений оборудование часто используется в конвейерных и сборочных процессах, где груз нужно каждый раз позиционировать с одинаковой точностью.
Часто задаваемые вопросы
Чем таль отличается от тельфера?
Тельфер — частный случай электротали: агрегат с кареткой для горизонтального перемещения груза по монорельсу. На практике термины часто используют как синонимы.
Какое напряжение нужно для подключения?
Бытовые мини-модели работают от сети 220 В / 50 Гц. Промышленные варианты грузоподъемностью от 1 тонны подключаются к трехфазной сети 380 В.
Нужно ли регистрировать электрическую таль в Ростехнадзоре?
Оборудование грузоподъемностью до 10 тонн включительно, управляемое с пола (пультом на кабеле), не подлежит регистрации в Ростехнадзоре. Модели с кабиной управления или грузоподъемностью свыше 10 тонн регистрируют в обязательном порядке.
Как часто нужно проводить техобслуживание?
Частичный осмотр — раз в 12 месяцев, полное техническое освидетельствование — раз в 3 года. Ежесменно оператор проверяет состояние каната или цепи, крюка и тормоза.
Что означает режим работы S3 и ПВ 25 %?
S3 — повторно-кратковременный режим по ГОСТ 183-74. Показатель 25 % говорит о том, что из 10-минутного рабочего цикла двигатель находится под нагрузкой не более 2,5 минут, остальное время — пауза для охлаждения. Превышение этого параметра приводит к перегреву и сокращает срок службы двигателя.
Можно ли использовать электрическую таль на улице?
Да, при условии защиты от прямого попадания осадков. По ГОСТ 22584 оборудование общего назначения рассчитано на температуру от −40 до +40 °C. Для работы под открытым небом выбирают модели с классом защиты корпуса не ниже IP54.
