Ножничные подъёмники: устройство, принцип работы и выбор оборудования для высотных задач

Ножничный подъемник — это оборудование для подъема людей или грузов на рабочую высоту с помощью складного рычажного механизма. Такой подъемник используют в складской логистике, строительстве, монтаже инженерных систем, обслуживании потолочных коммуникаций, фасадных работах, установке освещения, ремонте оборудования на высоте и в техническом обслуживании производственных помещений. Он подходит там, где требуется безопасное вертикальное перемещение без сложных конструкций и вспомогательных средств.

Подъемник обеспечивает устойчивую платформу и позволяет выполнять работы, которые невозможно выполнять с лестницы или стремянки. На складе устройство применяют для комплектования и выкладки товаров, в логистике — для обслуживания стеллажей, на строительных объектах — для монтажа конструкций и коммуникаций под потолком. В производстве ножничные платформы используют для обслуживания линий, технологических систем и вентиляционных трасс.

Устройство и принцип работы

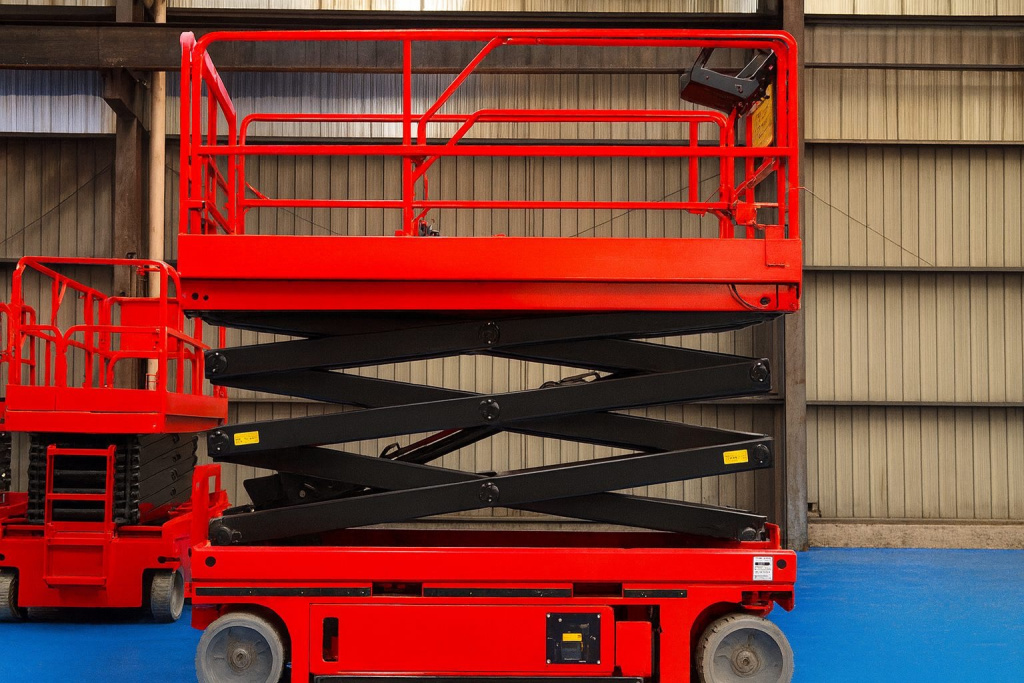

Основу конструкции составляет рычажный механизм подъема, выполненный по принципу «ножниц». Несколько пар рычагов соединены шарнирами и складываются вертикально, поднимая платформу прямо вверх без горизонтального смещения. Механизм получает усилие от гидравлического или электромеханического привода.

Чтобы понять, как работает подъемник, достаточно рассмотреть последовательность движения рычагов. Привод создает давление в гидросистеме или вращает винтовой узел, после чего пары рычагов расходятся, увеличивая высоту подъема. На платформе расположены ограждения, органы управления, аварийная кнопка и датчики положения. При снижении давления или отключении питания механизм опускается плавно, используя систему аварийного спуска.

Устройство содержит:

• платформу с ограждением;

• ножничный механизм из нескольких ступеней;

• гидравлический цилиндр или электропривод;

• опорную раму с колесами или стационарной установкой;

• блок управления с защитными функциями.

Такая схема обеспечивает строго вертикальный ход, устойчивость даже на максимальной высоте и равномерное распределение нагрузки по всей площади платформы.

Характеристики ножничных подъемников

Характеристики подъемника определяют, где и как его можно применять, какой объём задач он способен закрывать и насколько безопасно устройство будет работать в конкретных условиях. Ниже — ключевые параметры с пояснениями, которые помогают сделать осознанный выбор.

Высота подъема.
Это основной показатель, который определяет максимальную рабочую точку платформы. Важно оценивать не только номинальную высоту, но и запас, позволяющий оператору работать в удобной стойке, не вытягиваясь вверх. Для складов — это отметки обслуживания стеллажей, для монтажных работ — высота потолочных конструкций, для сервисных задач — точка доступа к технологическим элементам.

Грузоподъемность.
Включает массу оператора, инструмента и дополнительного оборудования. Недостаточный запас приводит к ускоренному износу механизма и снижению стабильности на максимальной высоте. Для одиночных работ можно выбирать небольшие значения, для двух операторов или тяжёлого инструмента — повышенную грузоподъемность.

Тип привода.
Гидравлический привод обеспечивает плавный ход и высокую устойчивость при работе на больших высотах. Электропривод подходит для помещений, где важен низкий уровень шума и отсутствие выхлопов. Дизельный вариант используют на стройплощадках и открытых площадях, где требуется высокая автономность и большая тяга.

Скорость подъема и опускания.
Этот параметр особенно важен при больших объёмах работ или многократных циклах в течение смены. Более высокая скорость оптимизирует рабочее время, но должна сочетаться с плавностью хода, чтобы избежать рывков и снижения устойчивости.

Размеры платформы.
Влияют на удобство работы и количество операторов. Узкие платформы подходят для стеснённых проходов, широкие — для монтажных задач с использованием длинного инструмента или крупного оборудования. Некоторые модели имеют выдвижную консоль, увеличивающую рабочую зону.

Тип шасси.
Самоходные подъемники позволяют перемещаться между точками работы без спуска платформы, экономя время. Прицепные варианты оптимальны там, где перемещения редкие или расстояния небольшие. Стационарные модели используют на производственных линиях, где точка работы не меняется.

Энергопитание.
Аккумуляторные модели применяют в закрытых помещениях и местах с ограниченным доступом к сети. Сетевые подойдут для внутренних сервисных работ с фиксированным местом включения. Дизельные обеспечивают длительную автономность на стройках и уличных объектах.

Уровень шума.
В производственных зонах это второстепенный параметр, а в торговых и складских помещениях — критически важный. Тихий подъемник позволяет работать рядом с персоналом, не нарушая процессов.

Системы безопасности.
Включают датчики перегрузки, контроль угла наклона, аварийный спуск, блокировку движения при поднятой платформе, ограничители хода, защиту от защемления. Чем сложнее объект, тем важнее наличие всех систем и корректная их настройка.

Условия поверхности.
Для ровных полов используют компактные колёсные модели с малым клиренсом. Для стройплощадок — подъемники с увеличенной опорной базой, усиленной рамой и протекторными колесами, обеспечивающими устойчивость на рельефе.

Для складской работы выбирают платформы с высокой маневренностью и малым радиусом разворота. Для строительных задач важны повышенная грузоподъемность и проходимость. Для сервисного обслуживания оборудования в производственных зонах важны компактность и низкий уровень шума.

Основные критерии выбора

Правильный выбор зависит от режима эксплуатации и типа объекта. Основные критерии:

• Высота подъема — должна соответствовать рабочей зоне с запасом для безопасной работы оператора.

• Грузоподъемность — учитывают массу людей, инструмента и материалов.

• Тип привода — электропривод для помещений, дизельный для открытых площадок.

• Размер платформы — узкие модели для проходов, широкие — для двух операторов.

• Тип перемещения — самоходные подъемники ускоряют работу, прицепные подходят для стационарных задач.

• Условия поверхности — для ровных полов складов выбирают модели с небольшими колесами, для стройплощадок — более устойчивые рамы.

• Интенсивность использования — в круглосуточных зонах выбирают оборудование с большим ресурсом гидросистемы и емкими аккумуляторами.

Надо учитывать цикл подъема и опускания, чтобы избежать перегрузки привода. Для холодных помещений выбирают модели с адаптацией гидравлики к низким температурам. На предприятиях с повышенной влажностью проверяют степень защиты электрических компонентов.

Советы по эксплуатации и дополнительное оборудование

Для безопасной и эффективной работы необходимо соблюдать несколько правил:

• регулярно проверять механизмы на предмет износа и состояния шарниров;

• проводить обслуживание гидросистемы по регламенту;

• следить за состоянием аккумуляторов и зарядкой;

• контролировать давление в системе при больших циклах подъема;

• проверять ровность пола перед установкой подъемника.

Дополнительное оборудование помогает расширить возможности подъемника. Часто используют:

• поворотные или выдвижные консоли для увеличения рабочей зоны;

• подкладки и опорные плиты для повышения устойчивости;

• телематические системы для контроля состояния и удаленного мониторинга;

• ограждения повышенной жесткости для работы на высоте;

• зарядные станции для аккумуляторных моделей.

При работе на складе полезно использовать осветительные модули на платформе. На стройке применяют защиту от пыли и адаптацию к низким температурам. Для промышленных объектов используют модели с ограничителями хода и блокировкой управления при перегрузке.

Итоги: как выбрать и эффективно использовать ножничный подъемник

Для правильного выбора нужно учитывать высоту рабочей зоны, массу оборудования, характеристики механизма и условия эксплуатации. Ножничный подъемник работает наиболее эффективно, если соответствует параметрам объекта и режиму нагрузки. При правильной настройке он обеспечивает безопасное поднятие людей и грузов, сокращает время монтажных работ и улучшает качество обслуживания оборудования на высоте.

Чтобы подъемник служил долго и работал стабильно, важно следить за состоянием рычажного механизма, своевременно обслуживать гидросистему, поддерживать аккумуляторы в рабочем режиме и контролировать поверхность, на которой используется платформа. Дополнительные модули и системы управления делают работу более точной и удобной, позволяя адаптировать устройство к разным условиям.

Краткий чек-лист выбора:

• определить высоту рабочей зоны;

• рассчитать суммарную нагрузку;

• выбрать тип привода под условия объекта;

• оценить размер платформы и необходимость самоходного шасси;

• проверить требования к полу и поверхности;

• учесть режим эксплуатации и доступность обслуживания.

Часто задаваемые вопросы (FAQ)

Можно ли использовать подъемник на улице?
Да, но лучше выбирать модели с дизельным приводом и защитой от осадков.

Какой механизм самый надежный?
Гидравлический механизм обеспечивает плавный подъем и долговечность при регулярном обслуживании.

Подойдёт ли подъемник для узких проходов?
Да, существуют компактные самоходные модели с малой шириной корпуса.

Требуется ли специальное обучение?
Оператору нужно пройти инструктаж и соблюдать правила безопасности.

Можно ли работать на максимальной высоте с инструментом?
Да, если вес инструмента входит в допустимую нагрузку и соблюдены требования по устойчивости.
