Тепловая завеса: устройство, принцип работы и советы по выбору

Тепловая завеса — это устройство, которое ставят над дверным проемом, когда дверь часто открыта или вообще отсутствует. Она создает плотную струю воздуха сверху вниз и отделяет помещение от улицы. Через проем не тянет холодом, внутрь не летит пыль и запахи, температура у входа остается ровной.

Их ставят в магазинах, на складах, в производственных помещениях, во входных группах зданий. Дверь может открываться каждые несколько минут — внутри при этом не возникает сквозняка и резкого перепада температуры.

Чтобы завеса работала как задумано, важно, чтобы поток воздуха «доставал» до пола и не разваливался по дороге. На это влияют высота проема, скорость струи, тип нагревателя и то, как именно устройство установлено над входом.

Сфера применения

Эта техника нужна там, где проем живет своей жизнью: двери постоянно открываются, ворота поднимаются по графику, а сквозняк и перепады температуры начинают управлять помещением вместо людей. Завеса ставится над входом и отделяет внутреннюю зону от улицы потоком воздуха.

Где ставят чаще всего

1. Входные группы в магазинах, ТЦ, офисах, административных зданиях. Помогает убрать холодный «удар» при открывании двери, снизить сквозняки и сделать зону входа комфортнее.
2. Склады, производства, ангары, логистические терминалы. Ворота открываются часто и надолго, поэтому потери тепла идут не “по чуть-чуть”, а постоянно. Завеса удерживает более стабильные условия в рабочей зоне.
3. Объекты с температурными зонами. Ее ставят, когда нужно разделить пространство по температуре: теплая зона отдельно, прохладная отдельно, без дополнительных перегородок.

Когда нагрев не нужен

Иногда завеса работает без подогрева. Это типичный вариант для:

1. холодильных и морозильных камер;
2. складских зон, где важно отсечь приток теплого наружного воздуха.

Задача здесь простая: не пустить тепло внутрь и не дать холоду «вытекать» через вход.

Дополнительные задачи, о которых часто забывают

Кроме температуры, завеса помогает в бытовых и производственных условиях, где важна чистота и воздух внутри:

1. удерживает пыль и уличную грязь у входа;
2. снижает попадание запахов и выхлопов снаружи;
3. уменьшает занос аллергенов;
4. затрудняет залет насекомых.

Влажные помещения и защита корпуса

Для автомоек, СТО и других мест с высокой влажностью выбирают влагозащищенное исполнение. Частый ориентир по защите — IP54: корпус лучше переносит брызги и пыль, а электроника меньше страдает от сырости.

Виды

Воздушные завесы различают по двум базовым признакам: как они устанавливаются и за счет чего нагревают поток воздуха. Начинать удобнее с установки — именно она чаще всего ограничивает выбор еще до технических параметров.

По типу установки

Горизонтальные

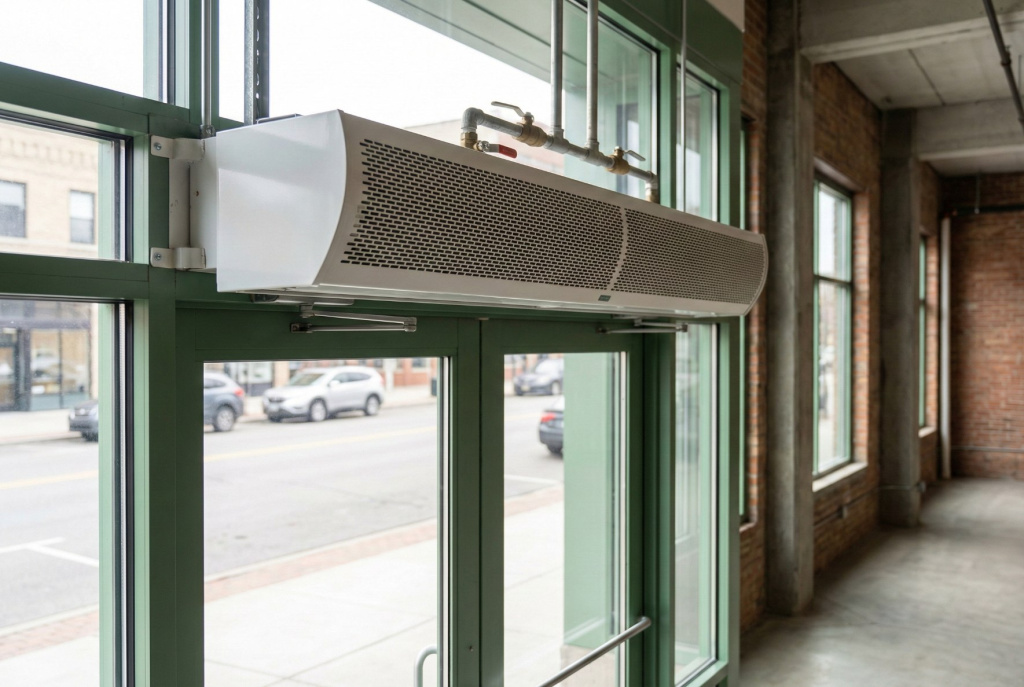

Самый привычный формат. Завесу ставят над дверью или окном, поток идет сверху вниз. Такой вариант используют там, где над проемом есть свободное место и ничего не мешает установке.

Вертикальные

Размещают сбоку от проема. Этот вариант используют, когда сверху установить устройство невозможно — из-за низкого потолка, витражей или особенностей конструкции. При широких входах завесы ставят с двух сторон, чтобы поток перекрывал проем по всей высоте.

В коммерческих помещениях встречаются вертикальные модели в виде колонн. Они выполняют ту же задачу, но выглядят иначе и чаще становятся частью интерьера.

Встраиваемые

Корпус полностью скрыт за подвесным потолком, снаружи остается только решетка. Такой вариант используют, когда важно сохранить аккуратный вид входной зоны. Место под установку закладывают заранее — после отделки такие завесы поставить уже сложно.

По типу теплоносителя

Электрические

Самый распространенный тип. Их ставят над входами в магазины, офисы, тамбуры, зоны выдачи товаров, а также над воротами небольшого и среднего размера. Подключение простое, запуск быстрый, управление не требует отдельной настройки. Такой формат удобен там, где важна компактность и возможность установить оборудование без привязки к инженерным системам здания.

Водяные

Этот тип используют в зданиях с системой отопления или горячего водоснабжения. Поток нагревается за счет теплообменника, подключенного к общей сети. Такие завесы хорошо подходят для крупных проемов и длительной работы. Монтаж сложнее и требует точного расчета, зато нагрузка на электросеть остается минимальной.

Газовые

Используются в больших производственных помещениях, ангарах и складских комплексах. Нагрев происходит за счет газа, поэтому такие установки рассчитаны на большие объемы воздуха и продолжительную работу. Это оборудование для промышленных условий, где есть соответствующая инфраструктура и соблюдаются требования безопасности.

Критерии выбора

Выбор завесы начинается не с бренда и не с мощности. Сначала смотрят на проем и условия вокруг него. Ошибка здесь потом не лечится настройками.

Размеры

Длина корпуса должна перекрывать проем полностью. При горизонтальной установке — по ширине двери или окна, при вертикальной — по высоте. Допускается небольшой запас, но не разрыв.

У многих моделей сопло занимает около 80 % длины, поэтому два прибора с одинаковым корпусом могут перекрывать проем по-разному.

Стандартные размеры — от 600 до 2000 мм. Если вход шире, ставят несколько устройств рядом, максимально близко друг к другу, без зазоров между потоками.

Производительность

Это объем воздуха, который завеса прогоняет за единицу времени. Она определяет, сможет ли поток дойти до пола и сохранить плотность по всей высоте проема.

Чем выше дверь и чем выше точка установки, тем сильнее должен быть поток. Для нормальной работы ориентируются на следующие значения:

1. на выходе из сопла — около 8–9 м/с;
2. у пола, в нижней точке проема — около 2,5–3 м/с.

Для стандартной двери шириной 80–100 см и высотой около 2–2,2 м обычно хватает производительности в районе 800–1000 м³/ч. В помещениях с высокими потолками и большими воротами берут оборудование с заметным запасом по этому параметру, иначе струя падает раньше, чем доходит до пола.

Мощность

Здесь важны разница температур между улицей и помещением, размеры проема, частота открывания дверей и наличие тамбура.

Чем холоднее снаружи и чем чаще открывается дверь или ворота, тем выше нагрузка на поток теплого воздуха. Если проем работает почти без пауз, слабая завеса быстро перестает справляться.

Для ориентировочного расчета используют простую формулу:

V × T × K

где V — объем помещения в кубических метрах; T — разница между уличной температурой и требуемой температурой внутри; K — коэффициент теплоизоляции.

Коэффициент K зависит от состояния здания:

1. 0,6–0,9 — плохая теплоизоляция;
2. 1,0–1,9 — средняя;
3. 2,0–2,9 — хорошая;
4. 3,0–4,0 — очень хорошая.

Полученное значение в ккал/ч делят на 860 — так получают расчетную мощность в киловаттах.

Для небольшого кафе с тамбуром обычно хватает около 3 кВт. В магазине, где дверь открывается постоянно, цифра легко доходит до 8–9 кВт. При сквозняках или наличии других открытых проемов берут запас по мощности. Если завеса стоит внутри тамбура, расчетную величину можно снизить примерно на 30–50 %.

Модели до 6 кВт обычно работают от сети 220 В. Более мощное оборудование подключают к 380 В. Завесы до 3 кВт часто включают в обычную розетку, все что выше — через отдельную линию и силовые клеммы.

Тип греющих элементов

В электрических завесах встречаются три типа нагревателей. Разница между ними ощущается сразу — по нагреву, шуму и тому, где такую завесу вообще можно ставить.

Спираль

Простейший вариант. Быстро нагревается, сильно раскаляется, активно сушит воздух. При длительной работе нагрузка на сеть высокая, ресурс ограничен. Такой тип встречается в недорогих моделях и там, где завесу включают ненадолго.

ТЭН

Закрытый нагревательный элемент в металлической трубке. Нагрев мягче, воздух не пересушивается, запахов перегрева нет. Подходит для постоянной работы и для помещений с повышенной влажностью. Именно этот тип чаще встречается в коммерческих и промышленных установках.

СТИЧ

Тонкие игольчатые или ленточные элементы прямо у выхода воздуха. Завеса выходит на режим почти мгновенно и так же быстро остывает после отключения. Конструкция компактная и тихая. Ограничения жесткие: небольшая мощность, чувствительность к влаге и только горизонтальная установка.

Способ монтажа

Завесы ставят горизонтально или вертикально — выбор зависит от проема и планировки помещения. Горизонтальный вариант размещают над дверью. Такой монтаж проще и встречается чаще всего.

Иногда сверху просто нет места: низкий потолок, витраж, балки или инженерные коммуникации. В этих случаях завесу ставят сбоку от проема. При широкой двери используют две установки — по одной с каждой стороны.

Есть модели с жесткой ориентацией. Если устройство рассчитано только на горизонтальное положение, вертикальная установка приводит к перегреву и поломке. Универсальные версии допускают оба варианта, но это всегда указано в документации.

Встраиваемые завесы выбирают для помещений с подвесным потолком или подготовленной нишей. Корпус скрыт, наружу выходит только решетка. Важно оставить свободное пространство со стороны забора воздуха — плотный монтаж к стене или потолку мешает нормальному потоку.

Дальность действия

Это высота, на которой воздушная струя остается плотной и управляемой. У разных моделей она варьируется от полутора до двадцати метров.

Заводские значения указывают для спокойных условий: без сквозняков и с минимальной разницей температур. В реальной эксплуатации струя всегда теряет часть энергии, поэтому берут запас по этому параметру. Иначе поток рассыпается раньше, чем доходит до пола, и проем остается открытым.

Частота открывания дверей

Частота открывания напрямую влияет на нагрузку. Если дверь открывается время от времени, поток успевает восстановиться. При постоянном движении людей или техники завеса работает почти без пауз, и запас по мощности становится критичным. В таких условиях слабое оборудование быстро перестает выполнять свою задачу.

Уровень шума

Уровень шума указывают в технических характеристиках в децибелах. Для жилых помещений комфортным считают значение до 40 дБ в дневное время. В офисах, магазинах и торговых залах ориентируются на предел около 55 дБ.

Модели, которые называют «тихими», обычно укладываются в диапазон 50–55 дБ. Ниже этого значения завесы встречаются редко из-за высокой скорости воздушного потока.

Управление и автоматика

Основные варианты управления:

1. механическое — кнопки на корпусе, включение вентилятора и нагрева;
2. электронное — настройка температуры, скорости потока и режимов;
3. дистанционное — управление с пульта или через систему двери.

Механический вариант берут для простых входов без постоянных изменений режима. Электронное управление удобнее там, где нагрузка меняется в течение дня. Пульт используют, когда доступ к корпусу неудобен или установка выполнена высоко.

Часто завесу подключают к двери или воротам. Проем открывается — поток включается. Закрывается — выключается.

Заключение

Тепловая завеса наводит порядок у входа. Она удерживает температуру, убирает сквозняки и делает поведение проема предсказуемым даже при постоянном открывании дверей. Когда оборудование подобрано и установлено грамотно, о нем просто не думают — входная зона работает стабильно и без сюрпризов.
